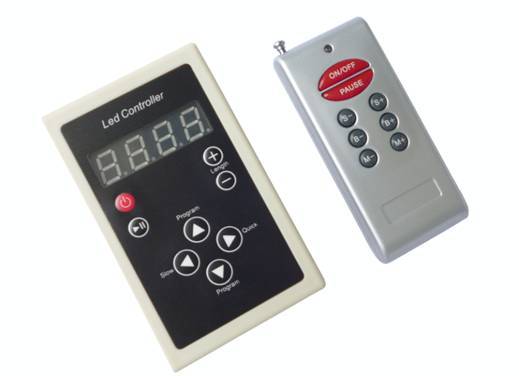

LED控制器 全彩控制器 幻彩灯条控制器
原94种模式 升级为133种模式
默认6803
如需其他IC使用请另外注明 需要定制
产品说明
塑壳幻彩1903控制器适合于LPD1903输出直接驱动LED的应用场合，可广泛应用于灯箱广告、舞台布景、家居装饰等；具有接线方便，使用简单等优点；具有记忆存储功能；可通过射频遥控进行模式选择，亮度调节，速度调节等灯光动态变化效果。
性能参数
● 工作温度：-20-60℃
● 供电电压：DC5V, 12V~24V可选（订货注明所需电压）
● 额定功率：2.2W
● 控制器尺寸：L94×W58×H25mm
● 遥控器尺寸：L90×W36×H15mm
● 包装盒尺寸：L135×W80×H55mm
● 净重：115g
● 毛重：165g
● 效果模式：133种
● 配件：黑色DC线*1，四芯信号线*2

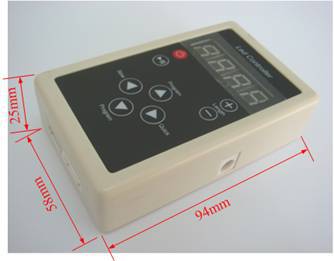

外型尺寸
(控制器)
(遥控器)
使用说明
-
● 连接负载线，再接电源线；上电前确保连接线之间无短路现象；
-
● 左边两位数码管显示模式，右边两位数码管显示速度。
-

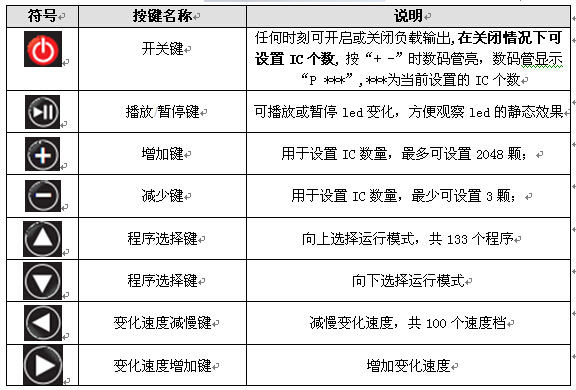

● 控制器面板上共有8个按键，各按键功能如下：
-
● 采用无线射频控制，遥控器上共有8个按键，各按键功能如下：
ON/OFF：任何时刻可开启或关闭负载输出；
MODE:模式键，可选择播放模式或暂停模式，
在暂停模式下可观察led的静态效果；
S+:变化速度增加键；
S-:变化速度减慢键，共100个速度档；
B+:程序选择键，向上选择，共133个程序；
B-:程序选择键，向下选择；
M+:当关机状态下按下此键为IC数量加
M-“当关机状态下按下此键为IC数量减
开机自动保存
●标准模式如下表所示：
|
模式
|
模式说明
|
模式
|
模式说明
|
|
1
|
静态红色
|
2
|
静态绿色
|
|
3
|
静态蓝色
|
4
|
静态黄色
|
|
5
|
静态青色
|
6
|
静态紫色
|
|
7
|
静态白色
|
8
|
三色跳变
|
|
9
|
七彩跳变
|
10
|
七彩频闪
|
|
11
|
红色向右跑马
|
12
|
紫色向左跑马
|
|
13
|
蓝色向右跑马
|
14
|
青色向左跑马
|
|
15
|
七色循环向右跑马
|
16
|
七色循环向左跑马
|
|
17
|
七色循环来回跑马
|
18
|
七彩向左跑马
|
|
19
|
七彩跳变向左跑马
|
20
|
三色渐变
|
|
21
|
七彩渐变
|
22
|
红色背景来回跑
|
|
23
|
绿色背景来回跑
|
24
|
蓝色背景来回跑
|
|
25
|
黄色背景来回跑
|
26
|
青色背景来回跑
|
|
27
|
紫色背景来回跑
|
28
|
白色背景来回跑
|
|
29
|
七彩背景来回跑
|
30
|
红色向右流水
|
|
31
|
红色向左流水
|
32
|
绿色向右流水
|
|
33
|
绿色向左流水
|
34
|
蓝色向右流水
|
|
35
|
蓝色向左流水
|
36
|
黄色向右流水
|
|
37
|
黄色向左流水
|
38
|
青色向右流水
|
|
39
|
青色向左流水
|
40
|
紫色向右流水
|
|
41
|
紫色向左流水
|
42
|
白色向右流水
|
|
43
|
白色向左流水
|
44
|
七彩循环向右流水
|
|
45
|
七彩来回刷色
|
46
|
红色向左单头拖尾
|
|
47
|
紫色向左单头拖尾
|
48
|
蓝色向左单头拖尾
|
|
49
|
青色向左单头拖尾
|
50
|
白色向左单头拖尾
|
|
51
|
绿色向左单头拖尾
|
52
|
黄色向左单头拖尾
|
|
53
|
七彩跳变向左单头拖尾
|
54
|
七彩队列向左单头拖尾
|
|
55
|
七色交替向左单头拖尾
|
56
|
红色向右单头拖尾
|
|
57
|
紫色向右单头拖尾
|
58
|
蓝色向右单头拖尾
|
|
59
|
青色向右单头拖尾
|
60
|
白色向右单头拖尾
|
|
61
|
绿色向右单头拖尾
|
62
|
黄色向右单头拖尾
|
|
63
|
七彩跳变向右单头拖尾
|
64
|
七彩队列向右单头拖尾
|
|
65
|
七色交替向右单头拖尾
|
66
|
红色向右拖尾流水
|
|
67
|
紫色向右拖尾流水
|
68
|
蓝色向右拖尾流水
|
|
69
|
青色向右拖尾流水
|
70
|
白色向右拖尾流水
|
|
71
|
绿色向右拖尾流水
|
72
|
黄色向右拖尾流水
|
|
73
|
七彩跳变向右拖尾流水
|
74
|
七彩队列向右拖尾流水
|
|
75
|
七色交替向右拖尾流水
|
76
|
红色向左两头拖尾
|
|
77
|
紫色向左两头拖尾
|
78
|
蓝色向左两头拖尾
|
|
79
|
青色向左两头拖尾
|
80
|
白色向左两头拖尾
|
|
81
|
绿色向左两头拖尾
|
82
|
黄色向左两头拖尾
|
|
83
|
七彩跳变向左两头拖尾
|
84
|
七彩队列向左两头拖尾
|
|
85
|
七色交替向左两头拖尾
|
86
|
红色向右两头拖尾
|
|
87
|
紫色向右两头拖尾
|
88
|
蓝色向右两头拖尾
|
|
89
|
青色向右两头拖尾
|
90
|
白色向右两头拖尾
|
|
91
|
绿色向右两头拖尾
|
92
|
黄色向右两头拖尾
|
|
93
|
七彩跳变向右两头拖尾
|
94
|
七彩队列向右两头拖尾
|
|
95
|
七色交替向右两头拖尾
|
96
|
全彩向右飘动
|
|
97
|
七彩向左流水
|
98
|
紫色背景向右两边拖尾
|
|
99
|
蓝色背景向右两边拖尾
|
100
|
白色背景向右两边拖尾
|
|
101
|
青色背景向右两边拖尾
|
102
|
绿色背景向右两边拖尾
|
|
103
|
黄色背景向右两边拖尾
|
104
|
七彩背景向右两边拖尾
|
|
105
|
七彩中间往两边蔓延
|
106
|
七彩中间往两边刷色
|
|
107
|
七彩开门
|
108
|
七彩关门
|
|
109
|
两边往中间刷色
|
110
|
七彩开关
|
|
111
|
七彩向右叠加
|
112
|
七彩向左叠加
|
|
113
|
七彩左右叠加
|
114
|
带背景七彩左右叠加
|
|
115
|
七彩中间往两边叠加
|
116
|
带背景七彩中间往两边叠加
|
|
117
|
七彩两边往中间叠加
|
118
|
带背景七彩两边往中间叠加
|
|
119
|
分段来回七彩移动
|
120
|
分段七彩跳变来回移动
|
|
121
|
分段带背景七彩来回移动
|
122
|
分段带背景单向七彩移动
|
|
123
|
分段左右七彩叠加
|
124
|
分段带背景七彩左右叠加
|
|
125
|
分段单向七彩刷色
|
126
|
分段来回七彩刷色
|
|
127
|
分段左右七彩流水
|
128
|
分段中间往两边七彩刷色
|
|
129
|
分段中间往两边七彩伸缩
|
130
|
分段单向七彩伸缩
|
|
131
|
分段单向七彩叠加
|
132
|
流星
|
|
133
|
自动循环播放
|
|
|
典型应用
注意事项
1、本产品供电电压为12~24V，不得接到其他电压上；
2、引出线应按照接线图提供的颜色和标号，正确接线；
3、本产品不可超负荷使用。
